Descripción

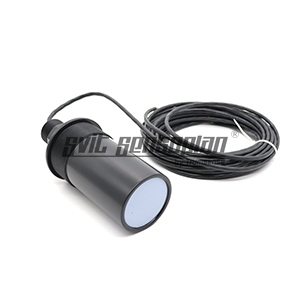

Información básica: Alcance: 1～30 m Temperatura de funcionamiento: -40～+80℃ Frecuencia: 21 kHz ± 5 % Tensión de funcionamiento: tensión pico <1500 Vpp Este producto es adecuado para: medidor de nivel ultrasónico, monitoreo, anticolisión, seguridad, etc.
Parámetro técnico: Frecuencia: 21 kHz ± 5 % Alcance sugerido: 1～30 m Impedancia mínima: 530Ω±20% Capacidad eléctrica : 10700 pF ± 20 % a 1 kHz Sensibilidad: Tensión de excitación de carga: 520 Vpp, distancia 0,6 m, amplitud de eco 380 mV Tensión de funcionamiento: tensión pico <1500 Vpp Temperatura de funcionamiento: -40～+80℃ Presión : ≤3 kg o 0,3 MPa Ángulo: (ancho del haz) ángulo de media potencia a -3 dB: 13° ± 10 %, ángulo de nitidez: 31° ± 10 % Material de la carcasa: ABS Finalidad: Medidor de nivel ultrasónico, monitorización, anticolisión, seguridad... Dimensiones de instalación: consulte la sección "Dimensiones mecánicas". Nivel de protección: IP68 Peso: 1740 g±5%, longitud de torsión: 10 metros Instrucciones de cableado : Cable dividido (cuatro cables): rojo: transductor +, blanco: transductor -, azul, negro: línea del sensor de temperatura (MF58); Cable dividido (de tres hilos): rojo: transductor +, azul: sensor de temperatura +, negro: público -;
Este producto es adecuado para: medidor de nivel ultrasónico, monitoreo ultrasónico, sistema anticolisión ultrasónico, seguridad ultrasónica, interruptor ultrasónico
