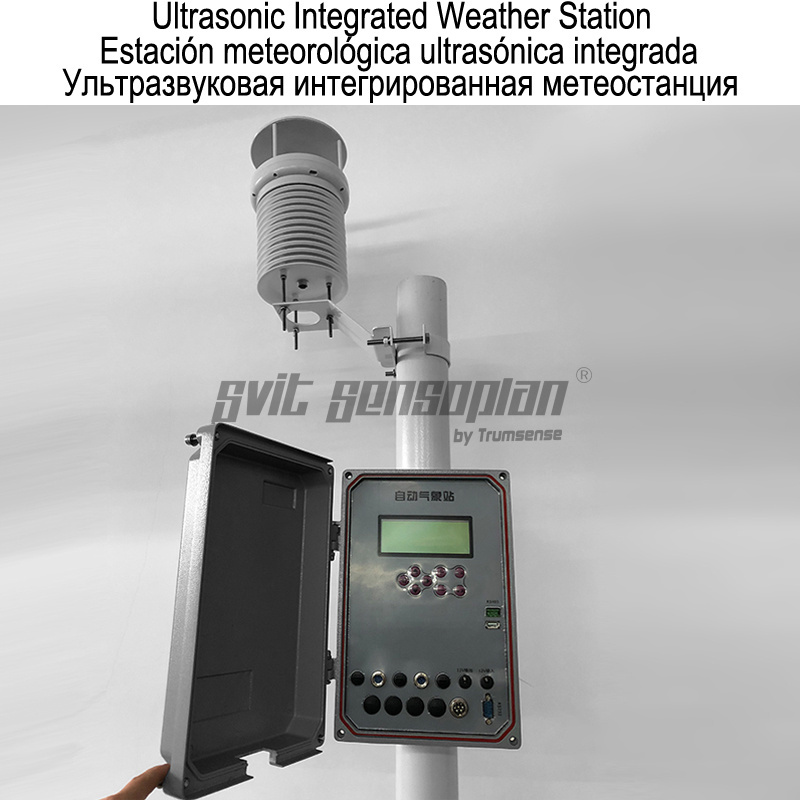

El sistema automático de estación meteorológica ultrasónica integrada es un sistema de adquisición meteorológica no supervisado que integra la adquisición, el almacenamiento, la transmisión y la gestión de datos meteorológicos. Se utiliza ampliamente en la producción industrial y agrícola, el turismo, la monitorización ambiental urbana y otros ámbitos profesionales.

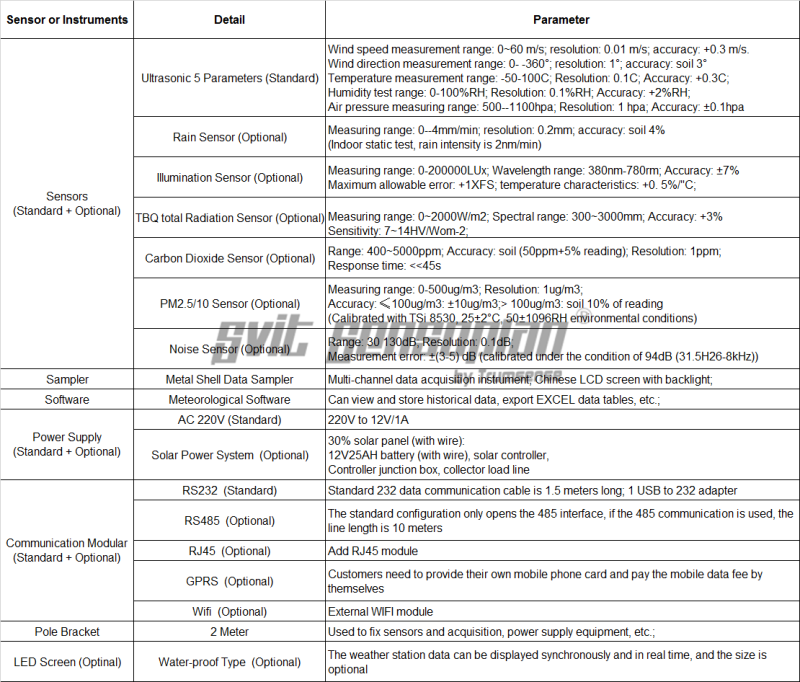

Parámetros básicos:
Fuente de alimentación: Adaptador de corriente de 220 V CA a 12 V CC, opcionalmente fuente de alimentación solar o de 24 V CC;
Almacenamiento interno: 4 Mbit (más de diez mil datos, escalable);
Intervalo de grabación: 1 min ~ 240 min, continuo y ajustable;
Comunicación: RS232 (estándar), RS485, USB, RJ45, GPRS, WIFI;
Temperatura ambiente de trabajo: −20 °C – 60 °C; humedad 5 % HR – 95 % HR (sin condensación);
Consumo de energía del equipo: ≤ 1W (la configuración convencional de cinco elementos no incluye GPRS; con GPRS/WIFI/RJ45, el consumo de energía es de 2W);
Resolución de pantalla: 192 * 64, con retroiluminación;
Tamaño de la muestra: 240 * 175 * 89 mm;
Componentes para la instalación (selección): sistema de alimentación solar, soporte para estación meteorológica, caja de protección metálica, pantalla LED exterior, comunicación inalámbrica GPRS, etc.

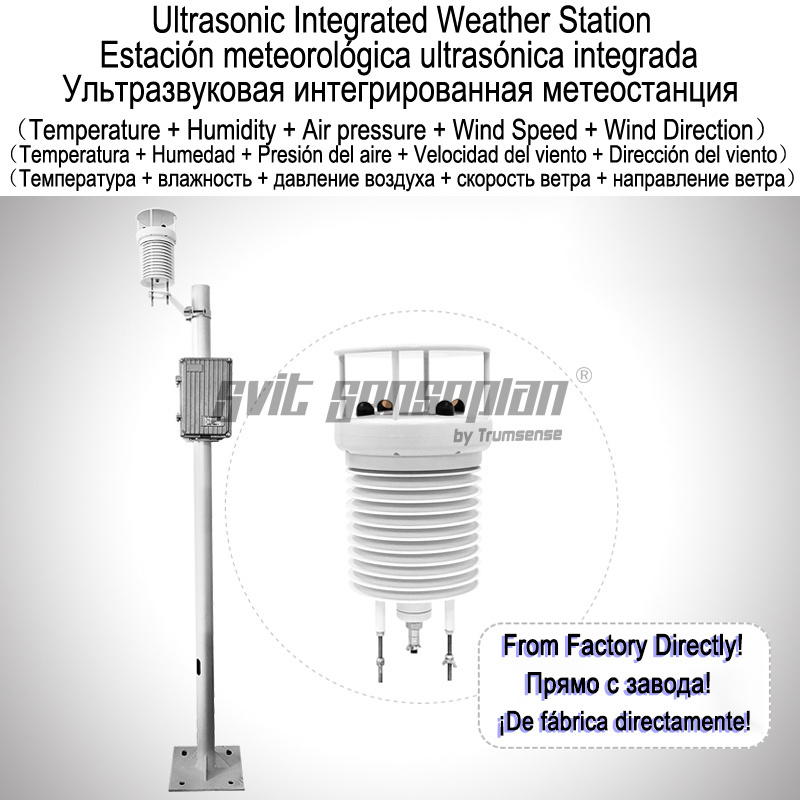

El sistema de estación meteorológica automática integrada ultrasónica consta de tres partes: sensor meteorológico, instrumento de adquisición de datos meteorológicos y software meteorológico informático. Puede monitorear simultáneamente la temperatura atmosférica, la humedad atmosférica, la velocidad del viento, la dirección del viento, la presión y muchos otros elementos meteorológicos;
El sensor ultrasónico integrado, con detección totalmente digital, sensor de alta precisión y diseño de estructura de alta resistencia, puede detectar con precisión incluso en entornos climáticos adversos;
El instrumento de adquisición de datos meteorológicos cuenta con funciones de adquisición de datos meteorológicos, reloj en tiempo real, almacenamiento de datos de sincronización meteorológica, configuración de parámetros, una interfaz hombre-máquina intuitiva y funciones de comunicación estándar.
El sistema incorpora un chip de memoria FLASH de gran capacidad que permite almacenar más de un año de datos meteorológicos. Diversas interfaces de comunicación (RS232/RS485/USB) facilitan la conexión por cable con el ordenador. Si se selecciona el módulo de comunicación inalámbrica GPRS, también es posible establecer una conexión inalámbrica remota entre el equipo meteorológico y el centro de monitorización informática.
● 5 sensores básicos , con soporte para un máximo de 16 sensores , pueden ampliarse los tipos y cantidades de sensores según sea necesario;
● Procesador de bajo consumo, funciones de adquisición, almacenamiento y comunicación de datos, alta integración ;
● Admite la instalación de soportes de 0,5 a 3,5 metros, y se pueden seleccionar según la necesidad de instalar accesorios;
● La pantalla LCD retroiluminada de rejilla completa de 192 * 64 permite ver los datos de monitorización en tiempo real con una visualización clara y un contenido completo;
● Apoyar la energía solar , la electricidad y otras fuentes de suministro de energía ;
● Interfaz RS232 estándar; se puede seleccionar una variedad de interfaces de comunicación ( RS485 / RJ45 / WIFI / GPRS ) según sea necesario;
● Diseño impermeable para equipos meteorológicos, apto para diversos entornos adversos ;
● La red de observación local puede utilizarse de forma independiente o establecerse rápidamente;
● Los datos se pueden almacenar sin conexión y el ciclo de adquisición de datos se puede configurar según las necesidades de observación;
● Admite una única versión del software de la estación meteorológica y del software de la plataforma en la nube de Internet de las cosas, con potentes funciones de consulta de datos, estadísticas, exportación y otras funciones;
● Sensor de velocidad y dirección del viento basado en ultrasonidos, sin partes mecánicas móviles, mayor vida útil y mayor precisión;
Configuración estándar:

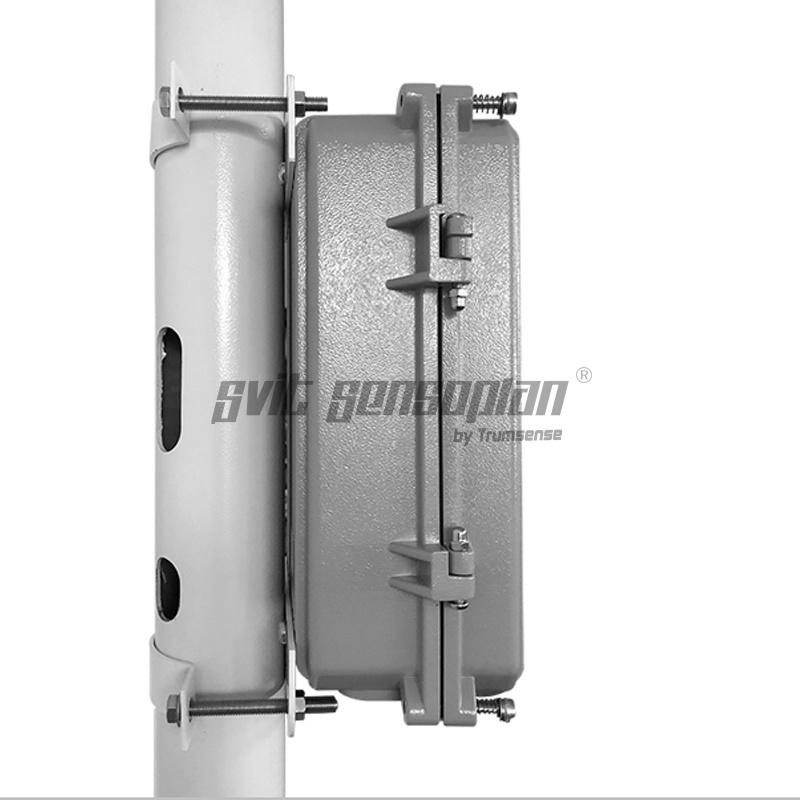

Instrumento de adquisición: Instrumento de adquisición de datos meteorológicos con carcasa metálica;

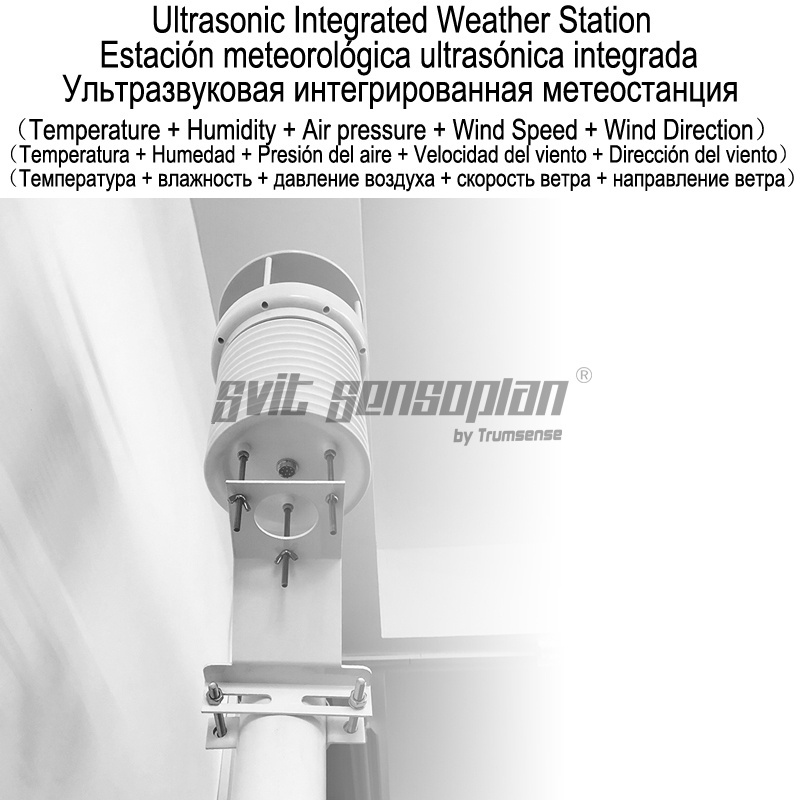

Sensor: velocidad del viento ultrasónico, dirección del viento, temperatura y humedad del aire, presión atmosférica - sensor integrado;
Modo de comunicación: comunicación por cable RS232;
Sistema de alimentación: fuente de alimentación de CA 220 V;
Software: instalación en modo CD;
Soporte: soporte para varilla vertical de 2 m;
Accesorios: varios cables adaptadores;
Configuración personalizada:
Instrumento de adquisición: Instrumento de adquisición de datos meteorológicos con carcasa metálica;
Sensor: sensor ultrasónico integrado ( si es necesario agregar otros sensores, se puede aumentar según las necesidades del usuario );
Comunicación: comunicación cableada RS232 1 RS485 1 RJ45 / comunicación inalámbrica GPRS;
Sistema de alimentación: sistema de alimentación de CA 220 V / sistema de alimentación solar (se puede configurar según las necesidades del usuario);
Software: instalación en modo CD;
Otras piezas: soporte de poste vertical, variedad de cables de adaptación;
En total, existen 3 modos de conexión en red del sistema meteorológico, que satisfacen plenamente los requisitos de red en diferentes entornos de aplicación.
A: Modo de red cableada:
El protocolo RS232 se utiliza para la comunicación uno a uno entre la estación meteorológica automática y el ordenador de la estación de trabajo meteorológica, con una distancia efectiva de 20 m; o para la comunicación uno a muchos a través de RS485, con una distancia de transmisión teórica de 800 metros.
B: Método de comunicación inalámbrica GPRS:
Cuando la estación meteorológica automática presenta inconvenientes para el cableado, se puede utilizar la red de comunicación inalámbrica GPRS para transmitir los datos meteorológicos. Estos datos se pueden enviar al ordenador del centro de monitoreo o a la plataforma en la nube del Internet de las Cosas, y desde el ordenador se puede acceder a ellos.

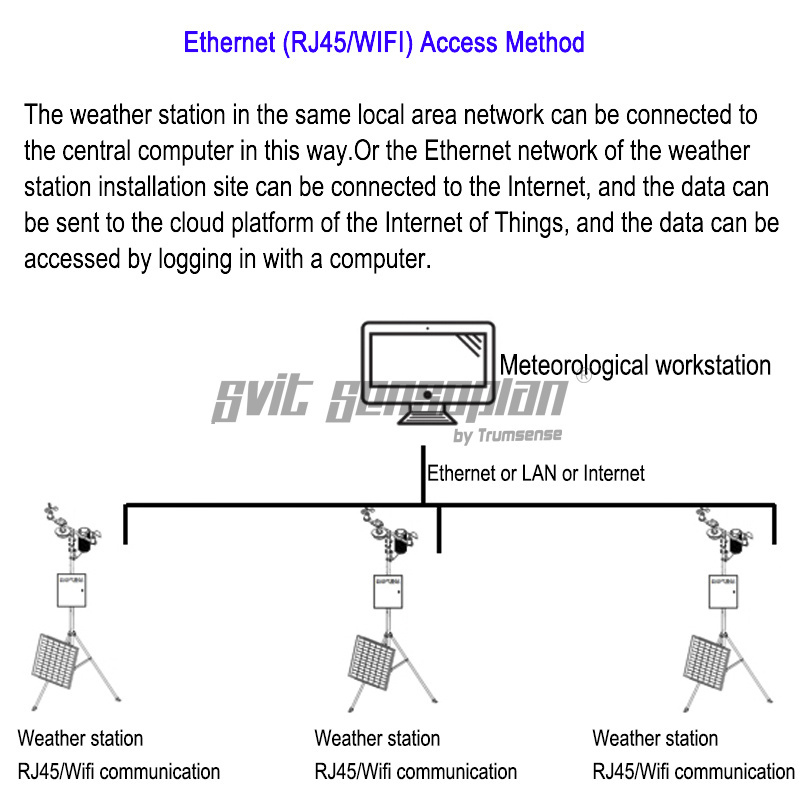

C: Acceso Ethernet (RJ45/WIFI):
De esta forma, la estación meteorológica en la misma red LAN puede conectarse al ordenador central, o bien la red Ethernet en el lugar de instalación de la estación meteorológica puede conectarse a Internet. Los datos pueden enviarse a la plataforma en la nube del Internet de las Cosas, y se puede acceder a ellos desde un ordenador.
